سفارشی ساخته شده موتور هوا با گشتاور بالا سرعت پایین AMP4-C
پارامترهای محصول موتور پنوماتیک با سرعت پایین AMP4-C با گشتاور بالا:
محدوده نسبت کاهش: 3-200، قدرت: 0.24KW، اسب بخار: 0.33HP، گشتاور: 9.5-596.6N.m، سرعت آزاد: 300-4.5RPM، مصرف هوا: 0.31m³/min، وزن: 7.3-11.2KG نسبت ها، وزن های مختلف)، روش های نصب اختیاری: عمودی، افقی، سوپاپ کنترل دستی اختیاری، ترمز، کنترلر.
ویژگی های استاندارد:
با استفاده از هوای فشرده به عنوان منبع تغذیه برای ایمنی و ضد انفجار، این محصول دارای گواهی ضد انفجار و مطابق با استانداردهای ایمنی ملی است. کاهنده چرخ دنده مارپیچی از شیر کنترل برای تغییر استارت، تنظیم و توقف استفاده می کند و می تواند فورا جهت را معکوس کند. موتور یک طراحی کلی بسته است و می تواند در محیط های گرد و غبار، مرطوب و خشن استفاده شود. این به طور گسترده ای در صنایع شیمیایی، نیمه هادی ها، کریستال ها، پتروشیمی، فناوری بیوشیمیایی، کارخانه های رنگ، ماشین آلات خودکار و سایر صنایع استفاده می شود.
محیط کار:
مایع: هوای فشرده
فشار مصرفی: 5 کیلوگرم بر سانتی متر 2 (70psi)
حداکثر فشار کاری: 6 کیلوگرم بر سانتی متر 2 (85psi)
دمای محیط: -10 تا 70 درجه سانتی گراد (فقط در حالت بدون یخ قابل استفاده است)
روغن روان کننده: IS0VG32 یا مشابه. (لازم است روغن را با مه روغنی 2 تا 3 قطره در دقیقه اضافه کنید).
استفاده مداوم: بله (نمی توان به طور مداوم بدون بار اجرا کرد).
سرعت پیشنهادی: (0.3~1) x حداکثر سرعت خروجی.
پارامترهای دقیق
نقشه ابعاد نصب و جدول ابعاد

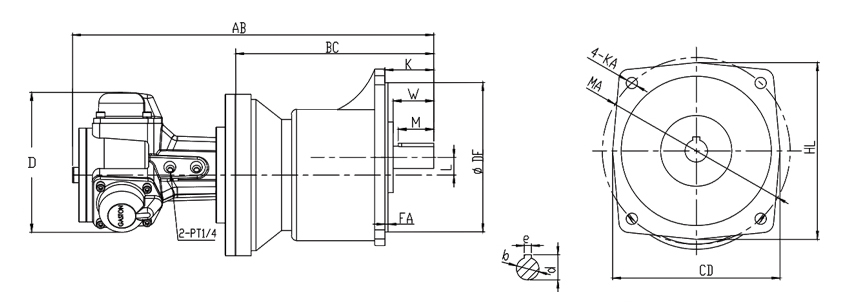

نصب عمودی
مدل | کاهش نسبت | AB | قبل از میلاد | DE | FA | DD | سی دی | HL | مA | کA | L | K | دبلیو | م | محوری قسمت پایانی | ||
ب | د | ه | |||||||||||||||
AMP4 | 3-10 | 370 | 195 | 148 | 3 | 149.8 | 165 | 175 | 185 | 11 | 17.5 | 48 | 40 | 35 | Φ22h6 | 25 | 7 |
14.57 اینچ | 7.68 اینچ | 5.83 اینچ | 0.12 اینچ | 5.9 اینچ | 6.5 اینچ | 6.88 اینچ | 7.28 اینچ | 0.43 اینچ | 0.69 اینچ | 1.89” | 1.57 اینچ | 1.38 اینچ | 0.87 اینچ | 0.98 اینچ | 0.27 اینچ | ||
15-90 | 400 | 225 | 170 | 3 | 149.8 | 195 | 205 | 220 | 12 | 23 | 58 | 45 | 40 | Φ28h6 | 31.1 | 7 | |
15.75 اینچ | 8.86 اینچ | 6.67 اینچ | 0.12 اینچ | 5.9 اینچ | 7.68 اینچ | 8.07” | 8.66 اینچ | 0.47 اینچ | 0.9 اینچ | 2.28” | 1.77” | 1.57 اینچ | 1.1" | 1.22” | 0.27' | ||
100-200 | 430 | 255 | 185 | 3 | 49.8 | 225 | 248 | 255 | 15 | 30 | 65 | 55 | 50 | Φ32h6 | 35.5 | 10 | |
16.93" | 10" | 7.28 اینچ | 0.12 اینچ | 5.9 اینچ | 10" | 9.76 اینچ | 10" | 0.59 اینچ | 1.18” | 2.56 اینچ | 2.17” | 1.97” | 1.26 اینچ | 1.4 اینچ | 0.39 اینچ |

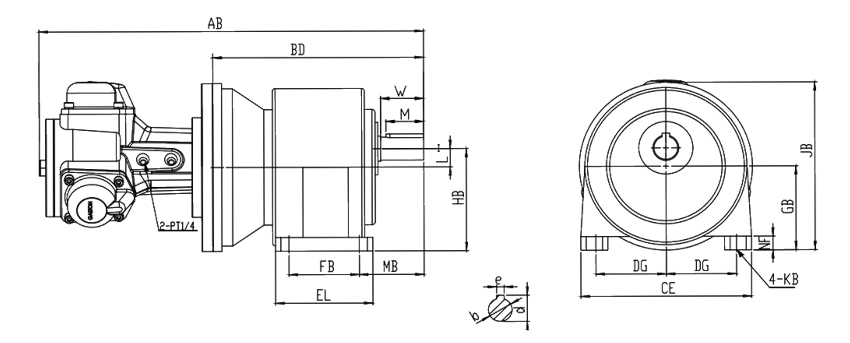

نصب افقی
مدل | کاهش نسبت | AB | BD | FB | EL | مگابایت | HB | L | DG | CE | گیگابایت | JB | کیلوبایت | NF | دبلیو | M | محوری پایان بخش | ||
ب | د | ه | |||||||||||||||||
AMP4 | 3-10 | 370 | 195 | 65 | 90 | 60 | 97.5 | 17.5 | 65 | 158 | 80 | 152 | 11 | 13 | 40 | 35 | Φ22h6 | 25 | 7 |
14.57” | 7.68 اینچ | 2.56 اینچ | 3.54 اینچ | 236” | 3.84 اینچ | 0.69 اینچ | 2.56 اینچ | 6.22 اینچ | 3.15” | 5.98 اینچ | 0.43 اینچ | 0.51 اینچ | 1.57 اینچ | 1.38 اینچ | 0.87 اینچ | 0.98 اینچ | 0.27 اینچ | ||
15-90 | 400 | 225 | 90 | 120 | 68 | 116 | 23 | 70 | 178 | 93 | 178 | 11 | 17 | 45 | 40 | Φ28h6 | 31.1 | 7 | |
15.75 اینچ | 8.86 اینچ | 3.54 اینچ | 4.72 اینچ | 2.68 اینچ | 4.57 اینچ | 0.9 اینچ | 2.76 اینچ | 7" | 3.66 اینچ | 7 ” | 0.43 اینچ | 0.67 اینچ | 0.67 اینچ | 1.57 اینچ | 1.1" | 1.22 اینچ | 0.27 اینچ | ||
100-200 | 430 | 255 | 130 | 165 | 70 | 140 | 30 | 85 | 210 | 110 | 212 | 13 | 23 | 55 | 45 | Φ32h6 | 35.5 | 10 | |
16.93" | 10" | 5.12 اینچ | 6.5 اینچ | 2.75” | 5.51 اینچ | 1.18 اینچ | 3.35” | 8.27 اینچ | 4.33 اینچ | 8.35 اینچ | 0.51 اینچ | 0.91 | 2.17” | 1.77” | 1.26 اینچ | 1.4 اینچ | 0.39 اینچ |
برگه اطلاعات فنی
محصول مدل | قدرت | رتبه بندی شده است سرعت | گشتاور | توقف کنید گشتاور | هوا مصرف | وزن | ||||
KW) | (HP) | (RPM) | (Nm) | (Ift. bt) | (Nm) | (ft. bt) | (م 3 / دقیقه) | (CFM) | (کیلوگرم) | |
AMP4-L/FG3 | 0.24 | 0.33 | 300 | 9.5 | 7 | 20.2 | 14.9 | 0.31 | 10.9 | 7.3 |
AMP4-L/FG5 | 0.24 | 0.33 | 180 | 16.2 | 12 | 34.5 | 25.5 | 7.3 | ||
AMP4-L/FG10 | 0.24 | 0.33 | 90 | 32.5 | 24 | 68.9 | 50.8 | 7.3 | ||
AMP4-L/FG15 | 0.24 | 0.33 | 60 | 47.5 | 35.1 | 102.2 | 75.4 | 8.5 | ||
AMP4-L/FG20 | 0.24 | 0.33 | 45 | 63.7 | 47 | 135.7 | 100.1 | 8.5 | ||
AMP4-L/FG30 | 0.24 | 0.33 | 30 | 94.8 | 70 | 201.5 | 148.7 | 8.5 | ||
AMP4-L/FG50 | 0.24 | 0.33 | 18 | 156.7 | 115.6 | 337.2 | 248.9 | 8.5 | ||
AMP4-L/FG80 | 0.24 | 0.33 | 11 | 264.6 | 195.3 | 581.2 | 429.7 | 8.5 | ||
AMP4-L/FG100 | 0.24 | 0.33 | 9 | 312.5 | 230.6 | 690.5 | 509.6 | 11.2 | ||
AMP4-L/FG150 | 0.24 | 0.33 | 6 | 462 | 341 | 997.9 | 736.5 | 11.2 | ||
AMP4-L/FG200 | 0.24 | 0.33 | 4.5 | 596.6 | 435.9 | 1268.7 | 936.3 | 11.2 |
